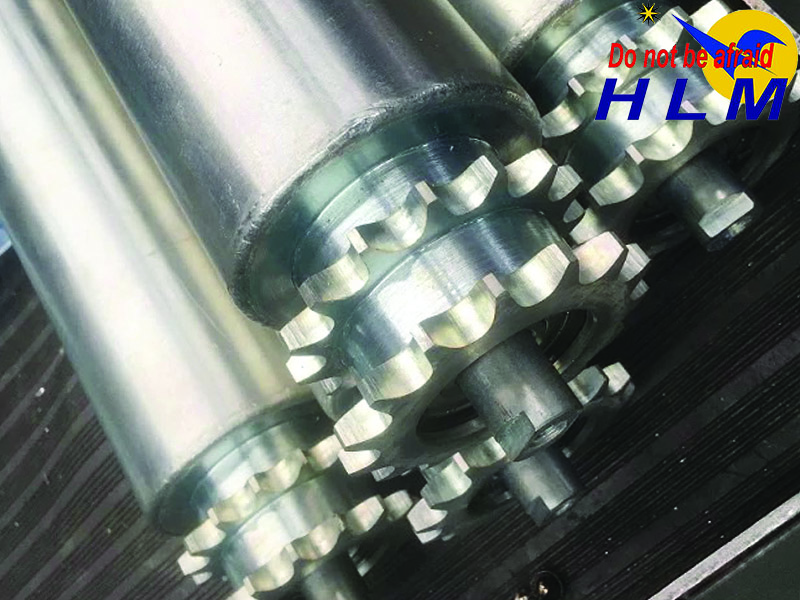

Con Lăn Truyền Động nhông đôi phi 60 B40Z14

Gia công con lăn truyền động nhông đôi Φ60, B40Z14.

• Φ60: đường kính ngoài thân con lăn (ống thép) là 60 mm.
• B40: chiều rộng nhông 40 mm (có thể hiểu là chiều rộng răng nhông hoặc chiều dài nhông đôi).
• Z14: số răng nhông là 14 răng.

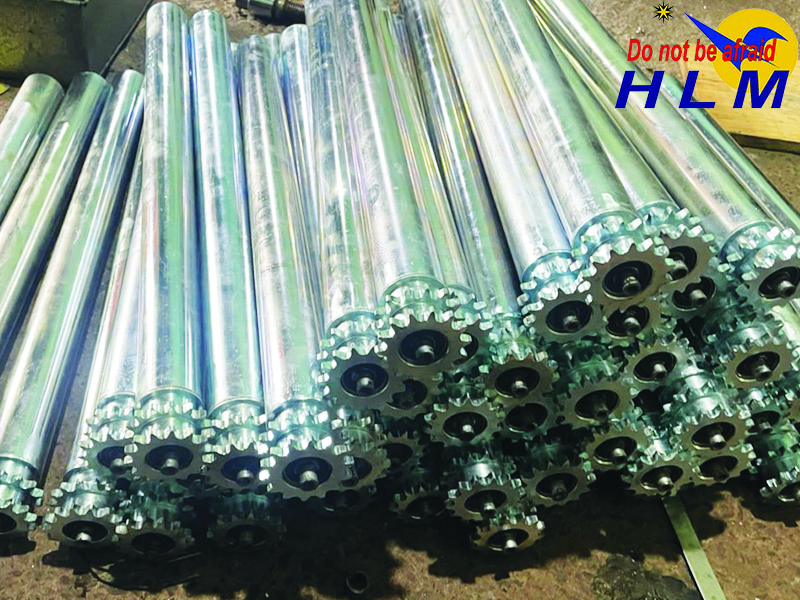

Con lăn gắn nhông đôi B40Z14

 1. Thông số cơ bản

 2. Quy trình gia công

a) Gia công thân con lăn (Φ60)

• Dùng ống thép Φ60 x dày 5 mm.
• Cắt ống theo chiều dài yêu cầu (ví dụ: 300–1000 mm).
• Tiện hai đầu để lắp bạc/vòng bi (chừa khoảng 10–15 mm để lắp vòng bi Φ35 ngoài/Φ20 trong).

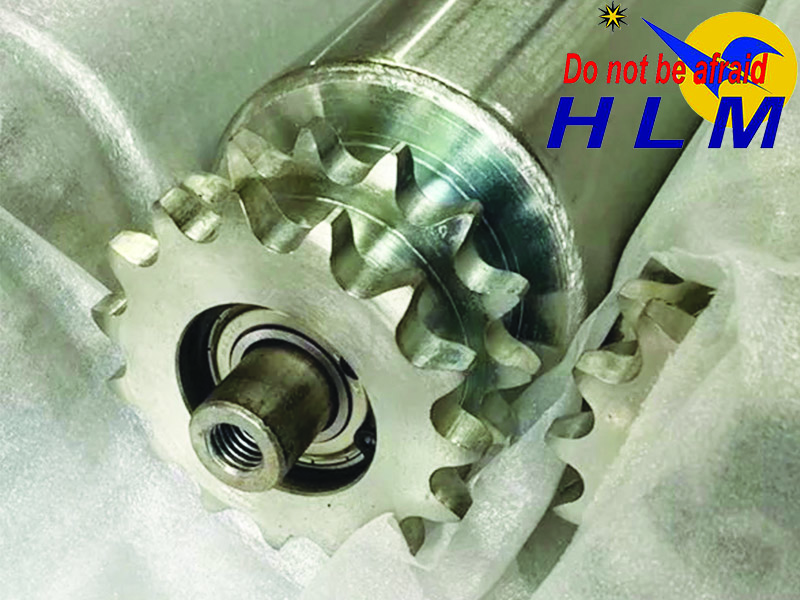

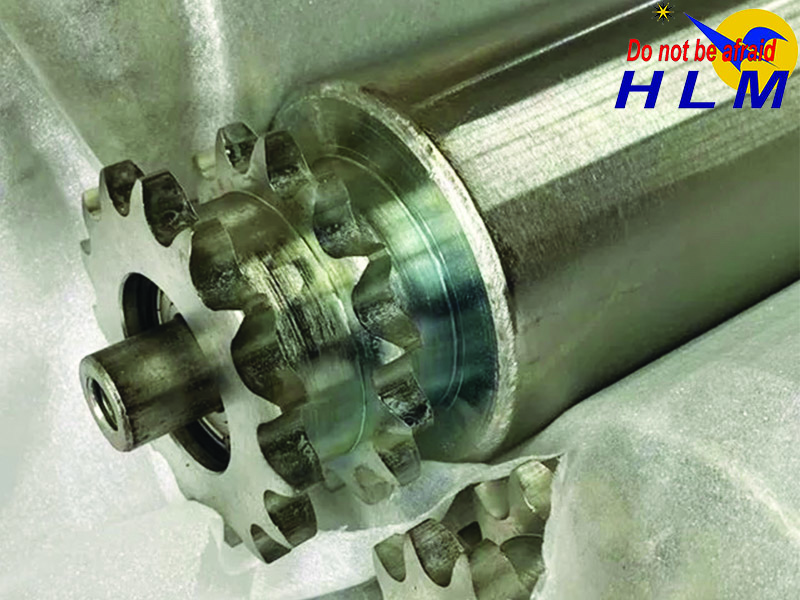

Con lăn gắn nhông đôi B40Z14

b) Gia công trục

• Dùng trục tròn đặc (Φ20 hoặc Φ25).
• Tiện bậc trục để gắn vòng bi, then hoa nhông, chốt khóa.
• Phay then nếu nhông có then định vị.

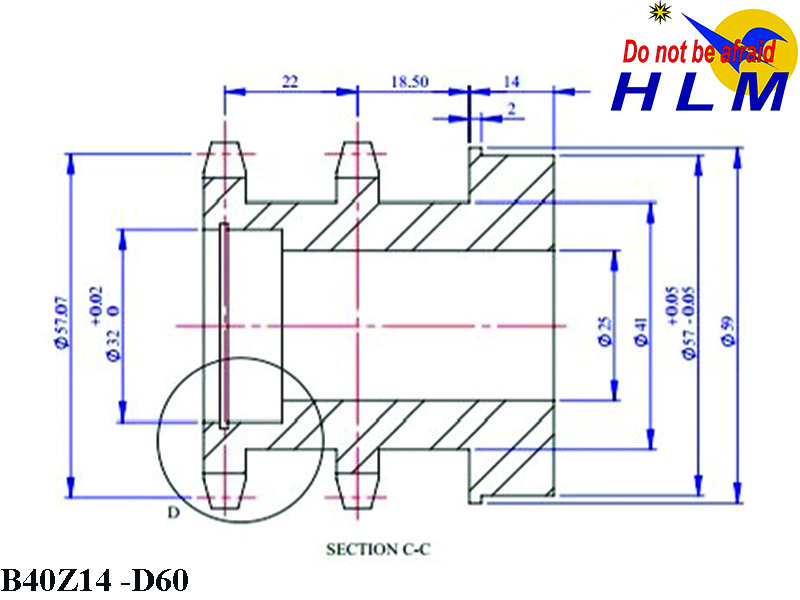

c) Gia công nhông đôi Z14

• Chọn bước xích phù hợp (nếu là 08B thì bước 12.7 mm).
• Gia công trên thép C45 hoặc SCM440, thường bằng máy chia đầu hoặc CNC.
• Nếu là nhông đôi, có thể ghép 2 nhông đơn dày 20 mm mỗi cái hoặc dùng nhông đúc liền khối B40.
• Nhiệt luyện răng nhông: tôi cao tần đến HRC 45–55 nếu cần tăng độ bền.

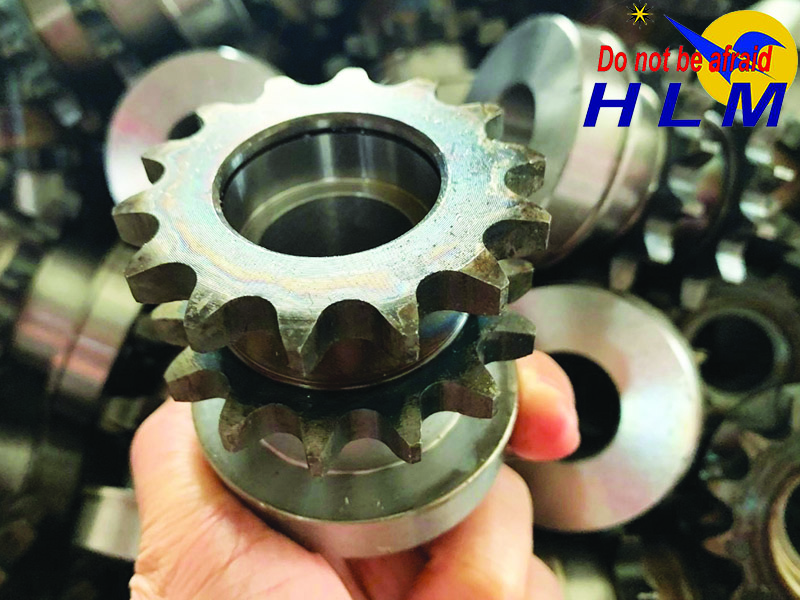

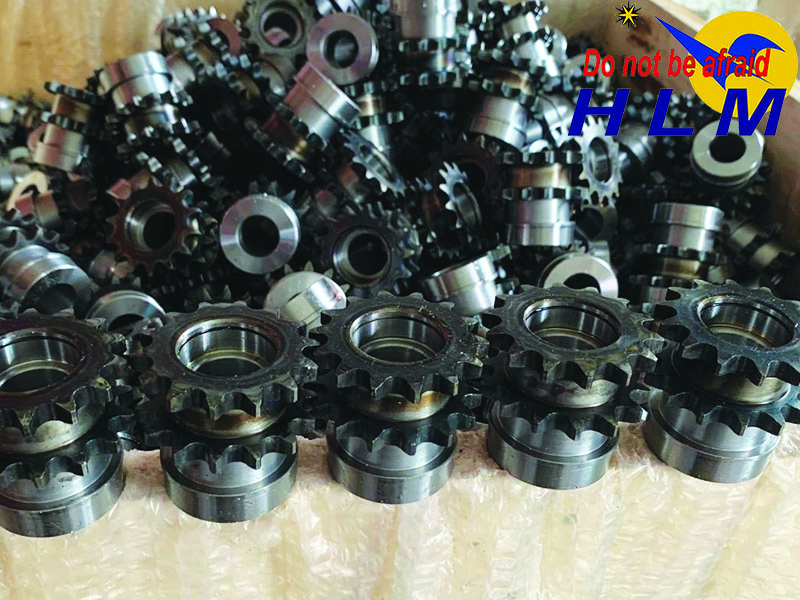

Nhông đôi B40Z14

d) Lắp ráp

• Lắp nhông vào trục bằng then, vít hãm hoặc chốt.
• Lắp trục vào thân con lăn bằng vòng bi.
• Ép vòng bi hai đầu, lắp nắp chặn nếu cần.
