Cốc bi nhựa gắn nhông đôi B40 Z14

Cốc bi nhựa gắn nhông đôi B40Z14 răng

là một loại linh kiện cơ khí có cấu tạo đặc biệt, dùng để hỗ trợ truyền động và giảm ma sát trong các hệ thống máy móc. Cấu tạo của loại cốc bi này bao gồm những thành phần cơ bản sau:

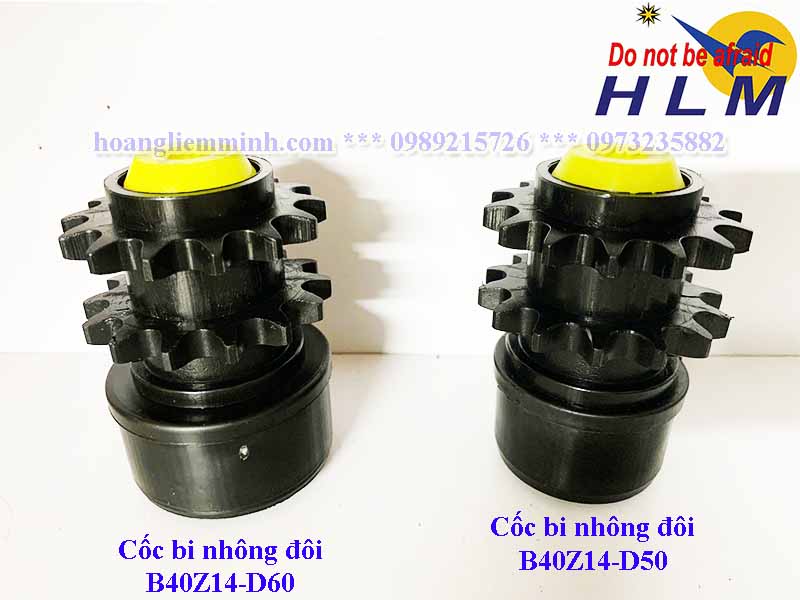

-Hai loại cốc bi nhựa gắn nhông đôi B40Z14 răng

* Cốc bi nhựa gắn nhông đôi B40Z14 răng dùng cho con lăn D60

-Lưng đóng vào ống đường kính phi 57 (mm)

-Nhông đôi có module tiêu chuẩn B40

-Số răng Z=14 (răng)

Phần răng nhông là nhựa POM,Vòng đệm đóng vào  ống lăn là nhựa PP

* Cốc bi nhựa gắn nhông đôi B40Z14 răng dùng cho con lăn D50

-Lưng đóng vào ống đường kính phi 48.4 (mm)

-Nhông đôi có module tiêu chuẩn B40

-Số răng Z=14 (răng)

Phần răng nhông là nhựa POM,Vòng đệm đóng vào  ống lăn là nhựa PP

Cốc bi nhựa gắn nhông đôi B40Z14

1. Phần cốc bi nhựa

• Vật liệu nhựa: Phần cốc (hay vỏ ngoài) của bộ phận này thường được làm từ nhựa, giúp giảm trọng lượng và tăng khả năng chống ăn mòn. Chất liệu nhựa phù hợp với môi trường ít tải trọng và các điều kiện không yêu cầu độ bền cao như kim loại.
• Vòng bi: Bên trong cốc có chứa các vòng bi (bi lăn) bằng thép hoặc vật liệu cứng. Vòng bi này giúp cho cốc bi có thể quay một cách trơn tru, giảm ma sát và tăng độ bền trong quá trình hoạt động.

2. Phần nhông đôi

• Nhông đôi: Gồm hai bánh răng (nhông) được gắn liền với nhau trên cùng một trục hoặc một khối, có nhiệm vụ truyền lực và chuyển động. Nhông đôi giúp hệ thống có thể truyền lực đồng bộ hoặc điều chỉnh tốc độ truyền động qua các răng.
• Số răng (Z): Mỗi bánh răng trong nhông đôi thường có một số răng nhất định, được đánh dấu bằng ký hiệu "Z". Ví dụ, Z14 nghĩa là bánh răng có 14 răng. Số lượng răng này sẽ ảnh hưởng đến tỷ số truyền động và tốc độ của hệ thống.

3. Trục kết nối hoặc mối ghép

• Trục hoặc mối ghép: Phần này giúp kết nối cốc bi và nhông đôi với các bộ phận khác trong hệ thống. Trục này thường được gia cố để đảm bảo cốc bi và nhông hoạt động chắc chắn và ổn định.

Nguyên lý hoạt động

• Khi trục truyền động quay, nhông đôi truyền lực và chuyển động thông qua các răng của bánh răng. Phần cốc bi giúp giảm ma sát khi các bánh răng quay, làm cho chuyển động mượt mà hơn.
• Với cấu tạo từ nhựa và vòng bi, cốc bi nhựa gắn nhông giúp tiết kiệm năng lượng và giảm độ mài mòn, giúp kéo dài tuổi thọ của hệ thống truyền động.

Ứng dụng

Loại cốc bi nhựa gắn nhông này thường được sử dụng trong các hệ thống tự động hóa, băng chuyền, thiết bị máy móc công nghiệp và các ứng dụng cần chuyển động trơn tru, không gây tiếng ồn và có độ bền cao.
